ALEVLİ KESME SİSTEMLERİ ve EKİPMANLARI

ALEVLİ KESME MAKİNALARI (Torch Cutting Machines)

Framag, Sürekli Döküm Makinası ürünleri olan slab, kütük, blum, beam blank kesitleri, dövme çelik malzemelerin kesimi ve bunlara ilaveten deburring(sakal giderme) ve scarf(skarf) işlermleri için alevli kesme makinaları üretmektedir.

Termal kesme yöntemi olan alevli kesim teknolojisi, çelik üretim tesislerinde çeliğin kesimi için kullanılır. Bu metodun güvenliği, özellikle sürekli döküm tesislerinde tercih edilmesine yol açmıştır.
Ayrıca, alevli kesme makinaları haddehanelerde de yoğunlukla kullanılmaktadır. Alevli kesim, 2,5 m ye kadar çelik kesitlerinin ekonomik olarak kesilmesi konusunda kendisini kanıtlamış bir yöntemdir.
Hurdanın kesilerek tekrar üretim sürecine alınmasında dahi alevli kesim tercih edilmektedir.

Değişik amaçlı alevli kesme makinalarımızı detaylı incelemek için menüden ilgili yere tıklamanız yeterli olacaktır.

Uzun yıllardır, alevli kesme makinaları ve scarf makinalarımız ile sayısız projede tecrübemizi ve teknik uzmanlığımızı gösterebilmiş olmanın mutluluğu içerisindeyiz.

Teklif sunmamızı isterseniz, aşağıdaki soru önergemizi doldurmanızı rica ederiz.

Soru Önergesi-pdf

Slab, blum, kare veya yuvarlak kütüklerden, hassas ve güvenli bir şekilde sakal/çapak gidermek için sistemler..

Sürekli dökümde üretilen kütük, blum veya slablarda, alevli kesme prosesi esnasında metalin alt yüzeyinde sakal/çapak oluşur. Bu oluşum, direk satılan yarı mamüller için önemli bir problemdir. Ayrıca, haddeleme prosesini güçleştirir ve haddeleme sonucu üretilen nihai mamüllerin kalitesi açısından olumsuzluktur.

Framag sakal giderme(deburring) makinaları, oluşan sakalın giderilmesini kullanıcı dostu ve az bakım gerektiren sistemle sağlamaktadır. Böylelikle bakım maliyetleri ve haddehanedeki duruşlar azalmakta ve nihai mamül kalitesi sürekli olarak garanti altına alınmaktadır.

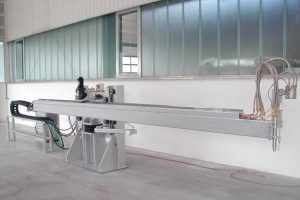

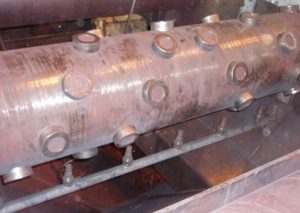

Sürekli Döküm Operasyonu için Deburring rotoru

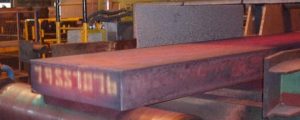

Sakalı giderilmiş slab

Tüm kesitler için, “Sakal Giderme Sistemleri(deburring)” ile ilgili detaylı bilgi veya teklif almak için lütfen iletişime geçiniz.

Sürekli dökümün miladı 1951 yılından süre gelen tecrübemize ve tüm kıtalardaki uzun referans listemize dayanarak, modernizasyon veya yeni makine ihtiyaçlarınız için yardımınıza hazırız.

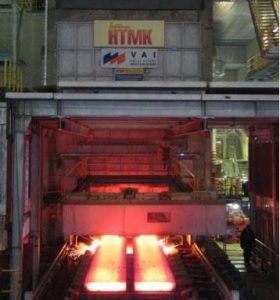

Sürekli döküm tesisindeki tüm ihtiyaçlarınız için, size uygun çözümlerle alevli kesme makinası üretmekteyiz.

Dayanıklı ve az bakım gerektiren alevli kesme makinaları tasarımlarımız, slab, kütük, blum, beam blank kesitleri için sizi ikna edecektir.

Tecrübemiz neredeyse tüm uygulamalar için size uygun çözümler sunabilmemizi sağlıyor.

Gaz boşaltma sistemi ve taslaklama aletleri için CNC kontrolleri de içeren komple çözümler sunabilmekteyiz. Bu sayede tüm kalınlıklar için, ihtiyaç duyulan yüzey kalitesi ve kesimlerin hassasiyetle yapılabilmesi mümkün olmaktadır.

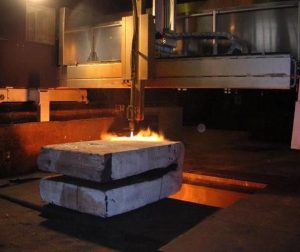

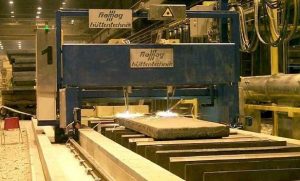

Boyuna Dilim Makinası(lazer boy ölçüm aleti ile)

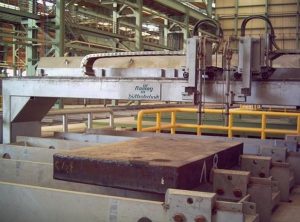

CNC kontrollü Alevli Kesme Makinası(dövme çelik kesimi için)

Tüm hurda çelik çeşitleri için Hurda Kesme Makinaları üretmekteyiz. Hali hazırda hazırladığımız birçok yerleşim planı sayesinde, sorunsuz çözümler sunabilmekteyiz. Ayrıca, çevrenin korunması açısından maksimum gereklilikleri karşılayacağımızı da garanti etmekteyiz. Müşterilerimiz tarafından sunulan referans mektupları ve her projede sunduğumuz servisler uzmanlığımızın kanıtıdır.

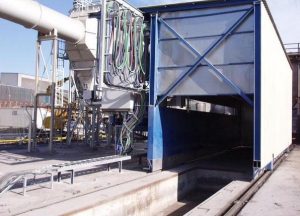

Paslanmaz çelik hurdaların kesimi için hareketli hollü, gaz boşaltım ve filtre sistemli hurda kesme makinası

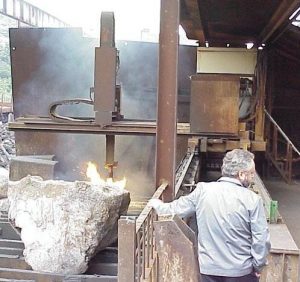

2 m sakalın hurda kesme makinası ile kesimi

Scarf İşlemi:

Yüzey kusurlarını giderme(skarf) işlemi; Haddeleme veya dövme işlemlerinden önce slab, kütük veya ingotların yüzeylerindeki çatlak ve kusurların giderilmesidir.

Scarf alanındaki uzun yıllara dayanan tecrübemiz ile scarf işlemleriniz için uygun makinaları sunabiliriz.
Makine geliştirme konusundaki bilgi birikimimiz; en yüksek kalite ihtiyaçlarınızı en ekonomik işletme maliyetleri ile karşılayacak scarf makinaları üretmemizi sağlamaktadır.

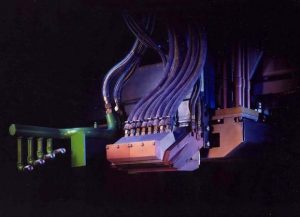

V11P Scarf Makinası

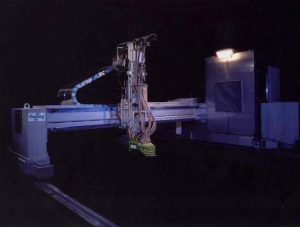

Scarf Makinası(Köprülü Tasarım)

Çelik tesisi makinaları alanındaki uzun yıllardır süren varlığımız, standardın dışında makinalar konusunda da etkileyici bir tecrübe edinmemizi sağladı.

Aşağıdaki resimlerde; Özel uygulamalar için tasarlanıp üretilen makinalarımızdan bazılarını inceleyebilirsiniz.

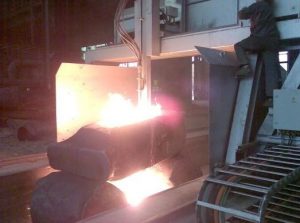

2000 mm kalınlıklı dövme çelikler için CNC

Framag olarak dahil olduğumuz diğer bir konu da, haddehane uygulamaları için makine geliştirmektir.

Kalın levhaların ayrılması ve düzeltilmesi ile acil kesme uygulamaları haddehanelerdeki temel kullanım alanlarıdır.

Haddelenmiş şeridin kesimi için, demir tozu besleme ekipmanlı acil kesme makinası

Levha Kesme Makinası

ALEVLİ KESME ŞALOMALARI (TORÇLARI)​

Sürekli Döküm Makinası Torç Arabaları için “OXY2AW”

Alevli Kesme Şalomaları

Tüm Sürekli Döküm Tesisi, Alevli Kesme Makinelerinin kalbinde Makine Şalomaları ve Kesme Memelerini değişik ebat ve kesit çelik keserken bulacaksınız. Bu ürünler bizim ana ürünlerimiz olduğundan, en üst kalite standartları için üretilmiş olup, dünyanın en iyisi olduğunu düşünmekteyiz.
Rakiplerimizden bizi ayıran, patentli post-mix(Oksijenle gazın kesme memesi içinde değil, dışarıda karışması) teknolojimizdir. Bu teknoloji tüm CC serisi kesme memelerinde mevcuttur. Oksijen ve yanıcı gazın memede değil de dışarıda karışması ile % 100 güvenli kesim yapabileceksiniz. Bu özellik sayesinde şalomanın içerisine alev geri kaçışı ihtimali olmadığından, alev tutma amaçlı emniyet valfi kullanımı gereksizdir.
CC serisi kesme memeleri tüm rakiplerinden daha düşük basınçlarda( Kesme Oksijen:8,5 Tavlama Oksijen: 0,8 Gaz:0,8) çalıştığından bilinen tüm rakiplerinden yaklaşık % 40 daha az gaz tüketmektedir. OXY2AW şalomalarımız, mevcut Alevli Kesme Makinalarınızda hiçbir değişiklik yapmadan çalışabilirler. Gaz standınızda (manifold) yapacağımız ufak bir değişiklikle pilot alev şaloması kullanımını da elimine edebiliriz. Böylelikle, gaz tasarrufunuzu ciddi miktarda arttırabilir ve ayrıca bu şalomanın ve memelerinin satın alınmasını da sonlandırabilirsiniz. Pilot Alev Şalomasız çalışma prensipleri için lütfen temasa geçiniz.

Kesme Teknolojimizin Temel Avantajları:

•%100 güvenli kesim(post-mix teknolojisi)
•Düşük basınçlarda çalışma, ciddi gaz tasarrufları(8,5-1-1 bars)
•Pilot Alev Şalomasına ihtiyaç olmaması( ekstra gaz tasarrufu, yedek parça maliyetinin düşürülmesi)
•Minimum metal kaybı (kerf: yaklaşık 5 mm)
•Maksimum kesim hızları ( 225 mm slab, 750 mm/dakika)
•Keskin köşeli, havşasız, rombikleşme olmadan kesim(mükemmel kesim yüzeyi)
•Minimum cüruf ve sakal oluşumu

Kesme Ekipmanlarımızın gücüne ve performansına şahit olduğunuz anda yukarıdaki konuları gözlemleyerek neden daha önce Oxyarc ürünlerini kullanmadığınıza pişman olacaksınız.

Şalomalarımız, farklı boru çaplarında üretilebilmektedir. OXY 1 serisi 34,9 mm, OXY2 serisi ise 50,8 mm çapa sahip olup, Türkiye’de kullanıma uygun olan OXY2 serimizdir. Tüm makine şalomalarımız, süper dayanıklılık ve sağlamlık için kalın et kalınlıklı T304 paslanmaz çelik boru kullanılarak üretilmektedir.

Müşterilerimizden gelen değişik bağlantı ölçüleri ve boy isteklerine göre şalomalarımızı üretebilmekteyiz. Tüm makine şalomalarımız su soğutmalı olarak sunulabilmektedir.

Son olarak, makine şalomalarının (veya kesme memesinin) bakım, değiştirme veya yükseklik ayarı sebebiyle yerinden çıkarılması gerektiğinde kullanılmak üzere “Çabuk Şaloma ve Meme Değiştirme Sistemi” mevcuttur.

Bu sistem ile döküm esnasında dahi kolayca(yaklaşık 30 sn.),hiçbir civata veya kelepçe ile uğraşmadan arzu edilen işlem yapılabilmektedir. Sistem hakkında detaylar için lütfen temasa geçiniz.

İlgili PDF için Tıklayınız.

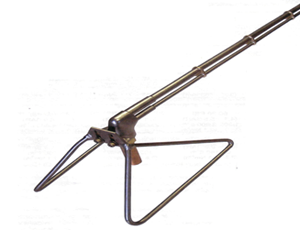

Hurda Sahasından, Sürekli Döküm Makinesi yanına kadar tüm kesim işleriniz için doğru El Şalomasını size sağlayabiliriz. Bu amaçla, CC serisi kesme memeleri dahil değişik memeler ile çalışan Ağır-Görev ve Extreme-Görev El Şalomalarımızı bilginize sunuyoruz.
Konu el şalomalarımızı en dayanıklı şekilde tasarlarken, operatörlerin kullanımını kolaylıştırabilmek için ekstra ağırlaştırmamaya özen gösteriyoruz. Bu sebeple, uzun El Şalomalarında şaloma boyunca Alüminyum alaşımlı boru kullanarak hafiflikten ödün vermeden dayanıklılığı arttırıyoruz.

Tüm şalomalarımız, dayanıklılık için paslanmaz çelik kafalara sahip olup, bu kafalar 75,90 veya 180 derece açılarda üretilmektedir. Metal ile kesme memesi mesafesini düzgünce ayarlamak ve operatörü yormamak için şaloma desteklerimiz de mevcuttur.

İlgili PDF için Tıklayınız.

Hiç dökme demir, paslanmaz çelik veya yüksek alaşımlı çelik kesmeyi deneyerek bunun ne kadar zor olduğunu keşfettiniz mi? Bu işlemde ne zaman biraz ilerleseniz, aslında metali erittiğinizi ama yapmanız gereken işlemin kesmek olduğunu fark ettiniz mi?

Bu problemin çözümü; şalomanın alev hüzmesine demir tozu ilave etmektir. Bu yöntemle normal karbon çeliği keser gibi söz konusu metal çeşitlerini kesebileceksiniz.
Sürekli Döküm Makinasında kullandığınız şalomalar için komple büyük sistemler sağlayabileceğimiz gibi hurda sahasındaki el şalomaları için daha ufak portatif üniteleri de size sunabiliriz.

Normal oksijenli kesime nazaran demir tozu ilaveli kesimin daha fazla duman çıkaracağını belirtmek isteriz.

İlgili PDF için Tıklayınız.
